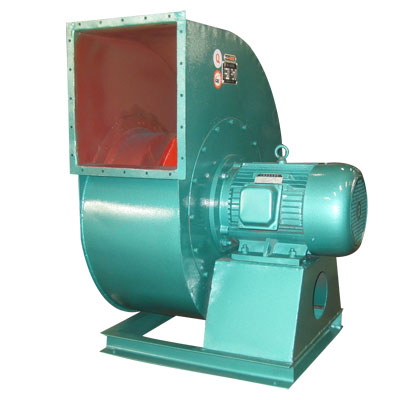

離心式通風機

     離心式通風機(T4-72)結構：
     T4-72型離心通風機主要由葉輪、機殼、進風口等部分配直聯電機而組成。
         1)葉輪由10個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成。均用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高、運轉平穩。
         2)機殼做成二種不同型式。一種機殼作為整體，不能拆開。一種的機殼制三開成式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
         3)進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
         4)傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。

離心式通風機技術參數 :

型號	風壓(mmH2O)	風量(m3/h)	功率(KW)	轉速(rpm)	重量(kg)	外形尺寸（mm）
4-72-2.8A	60-97	1330-2450	1.5	2840	75	492×577×570 ™
4-72-3.2A	80-127	1975-3640	2.2	2840	120	526×649×596
4-72-3.6A	109-165	2930-5408	3	2890	140	619×725×694
4-72-4A	134-204	4020-7420	5.5	2900	170	712×792×734
4-72-4.5A	170-258	5730-10580	7.5	2900	190	743×891×766
4-72-5A	224-324	7950-14720	15	2930	290	856×984×934
4-72-6C	231-370	12300-22629	30	2600	250	817×1183×1009
4-72-8C	188-252	17920-31000	22	1600	390	995×1570×1313
